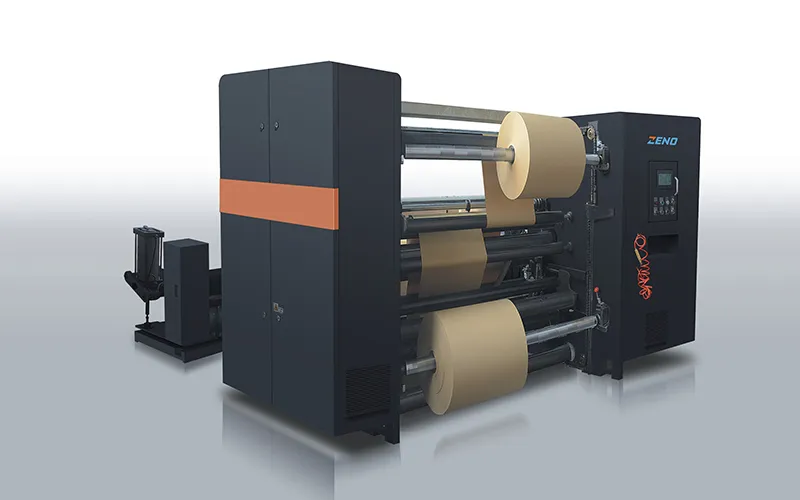

ماكينة سليتر تقطيع وإعادة لف للرولات
Slitter Rewinder
تُعد عملية التقطيع وإعادة اللف من أهم عمليات التحويل الصناعي الدقيقة، حيث يتم تقسيم الرولات الأم كبيرة العرض إلى عدة رولات أصغر بعروض محددة وفق متطلبات الإنتاج. وبفضل تقنيات القطع بالمقص الدائري أو الشفرات الحادة، تضمن ماكينات التقطيع وإعادة اللف حوافاً نظيفة، ودقة عالية في المقاسات، مع الحفاظ على شد ثابت للرول، مما يجعلها مرحلة أساسية في تجهيز خامات الورق والأفلام البلاستيكية والرقائق المعدنية لمختلف عمليات التصنيع اللاحقة.
كما تجدر الإشارة إلى أن ماكينة تقطيع وإعادة اللف الرأسية مصممة خصيصاً لتوفير أعلى مستويات الدقة في تقطيع وإعادة لف الرولات كبيرة القطر. وقد تم تطويرها لمعالجة مجموعة واسعة من الخامات، بما في ذلك ورق الكرافت، والكرتون، والورق المصفح، وورق السيليكون، ورقائق الألومنيوم، والأقمشة غير المنسوجة، مع ضمان جودة لف ممتازة، وثبات في الأداء، وكفاءة تشغيل تلبي متطلبات صناعات الطباعة، والتغليف، والتحويل الصناعي.
- تحكم ذكي في شد الرول: تعتمد على محركاتVector / Servللحفاظ على شد ثابت تلقائياً طوال عملية إعادة اللف بالمحور المركزي، مما يضمن لفاً متجانساً وجودة مستقرة للرولات النهائية.
- تشغيل مستقر بسرعات عالية: مزودة بنظام تحكم في السرعة عبر مغير التردد (VFD) يضمن تسارعاً سلساً وتشغيلاً مستقراً بسرعات تصل إلى 400 متر/دقيقة، مع تقليل الاهتزازات والحفاظ على دقة الأداء.
- مراقبة ذكية للإنتاج: تتكامل مع نظام عدّ الأمتار تلقائياً ونظام إنذار ذكي لمراقبة التشغيل، مما يقلل فترات التوقف غير المخطط لها ويحد من هدر المواد، ويرفع كفاءة الإنتاج.
- نظام إعادة لف عالي الكفاءة: تعتمد على عمودي تمدد هوائي مزدوجين مع نظام تفريغ آلي يعمل بسلسلة ومحرك كهربائي، لتسهيل إنزال الرولات النهائية بسرعة وأمان وتقليل زمن المناولة.
- تصحيح تلقائي لمسار الرول: مزودة بنظام توجيه وتصحيح أوتوماتيكي لمسار الشريط يحافظ على استقامة الخامة أثناء التشغيل، ويضمن دقة التقطيع حتى عند معالجة الرولات غير المنتظمة أو سيئة اللف.
- تقطيع فائق الدقة: تستخدم نظام قطع بالسكاكين الدائرية عالية الدقة، مدعوماً بمنفاخ هواء عالي الضغط لطرد حواف القص تلقائياً، مما يضمن حوافاً نظيفة وجودة تشطيب ممتازة.

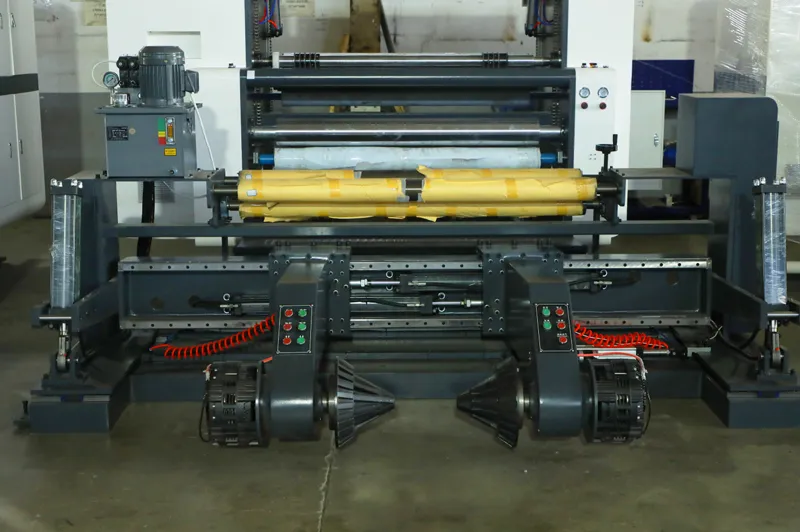

- تحميل آلي للرولات الأم: مزودة بنظام تحميل هيدروليكي بدون عمود لتسهيل مناولة الرولات كبيرة الحجم، وتسريع عمليات التحميل مع تقليل الجهد والوقت اللازمين للتشغيل.
| الطراز | WZFQ-1400 |
| أقصى عرض للرول عند الفك | 1400mm |
| أقصى قطر للرول عند الفك | Ø1500mm |
| أقل عرض للتقطيع | 40mm |
| أقصى قطر لإعادة اللف | Ø1100mm |
| سرعة التقطيع | حتى 400 م/دقيقة |
| مصدر الطاقة | 380V/50HZ |
| إجمالي القدرة الكهربائية | 24.5kW |
| أبعاد الماكينة (الطول × العرض × الارتفاع) | 4500×3200×1900mm |
| الوزن الإجمالي للماكينة | 5000kg |

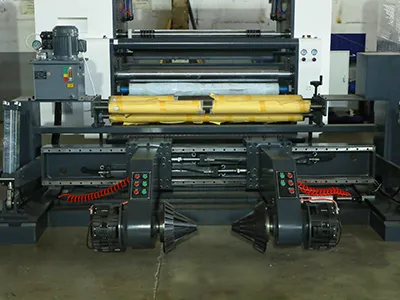

- الحركة الجانبية: يتم التحكم بها بواسطة قضبان توجيه خطية عالية الدقة لضمان حركة سلسة وثبات موضع الرول أثناء التحميل والتشغيل.
- نظام التحميل: مزود بهيكل تحميل أوتوماتيكي بدون عمود لتسهيل تركيب الرولات كبيرة القطر وتقليل وقت التجهيز والتشغيل.
- توجيه مسار الخامة: مزود بنظام التحكم الدقيق في موضع الحافة (EPC) لضمان استقامة الخامة والمحافظة على دقة مسارها أثناء عملية الفك والتقطيع.
- نظام التتبع: يعتمد على حساسات موجات فوق صوتية لضمان متابعة دقيقة لموضع الخامة وتصحيح أي انحرافات تلقائياً.
- التحكم في الشد: مزود بنظام تحكم هوائي أوتوماتيكي في شد الخامة، مما يضمن ثبات الشد وجودة اللف طوال عملية التشغيل.
- الضبط والمعايرة: يوفر إمكانية الضبط اليدوي أو الأوتوماتيكي للوضع الجانبي والتوازي للخامة، لضمان محاذاة دقيقة وتشغيل مستقر مع مختلف أنواع المواد.

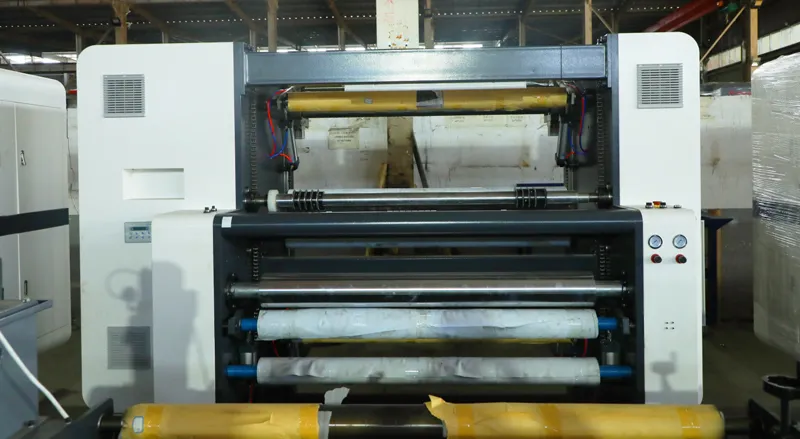

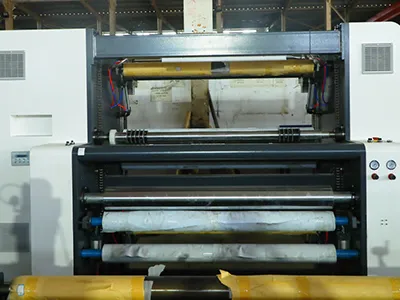

- النوع: نظام سحب نشط مع ضغط هوائي لضمان تغذية مستقرة للخامة والحفاظ على انتظام التشغيل.
- نظام القيادة: يقوم المحرك الرئيسي بتشغيل العمود الأساسي وبكرات السحب النشطة، مما يوفر قوة دفع ثابتة ودقيقة أثناء عملية التقطيع وإعادة اللف.
- نظام الضغط: يتم التحكم في ضغط البكرات بواسطة أسطوانات هوائية لضمان تلامس مثالي وثبات حركة الخامة.

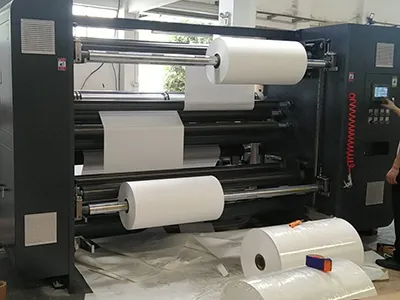

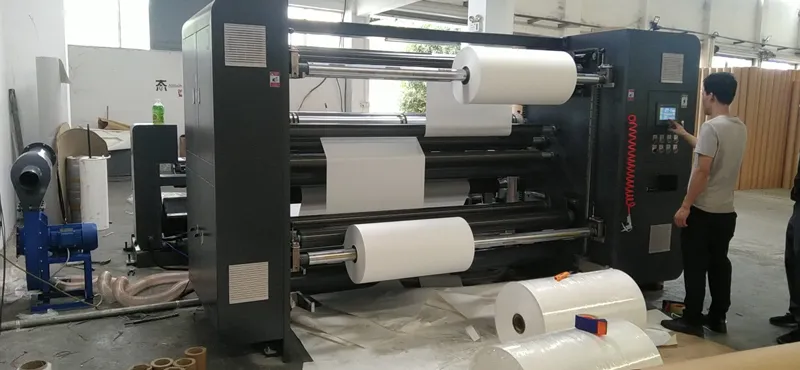

- التفريغ: مزود بنظام تفريغ آلي يعمل بسلسلة مدفوعة بمحرك كهربائي، لتسهيل إخراج الرولات النهائية بسرعة وكفاءة.
- طريقة اللف: يعتمد على نظام اللف المركزي لضمان توزيع متوازن للشد والحصول على رولات نهائية ذات جودة عالية.
- الأعمدة: مزود بعمودَي تمدد هوائيين مزدوجين يتيحان تنفيذ عملية إعادة اللف بالتزامن، مما يرفع كفاءة الإنتاج ويقلل زمن تبديل الرولات.
- الثبات أثناء التشغيل: تعتمد على أذرع ميكانيكية مثبتة على قضبان توجيه خطية دقيقة لضمان حركة مستقرة ودعم موثوق أثناء عملية اللف.
- مبدأ الدعم السطحي أثناء اللف: تحافظ أعمدة إعادة اللف على تلامس قريب ومستمر مع بكرات التوجيه المصنوعة من الألومنيوم، مما يضمن تزامن حركة اللف مع نظام الدعم السطحي للحصول على رولات متماسكة وذات كثافة لف متجانسة.
- التحميل والتفريغ: مزودة بنظام أوتوماتيكي يعمل بمحرك كهربائي لتحميل أعمدة إعادة اللف وتفريغ الرولات النهائية بكفاءة، مما يسهّل التشغيل ويرفع الإنتاجية.

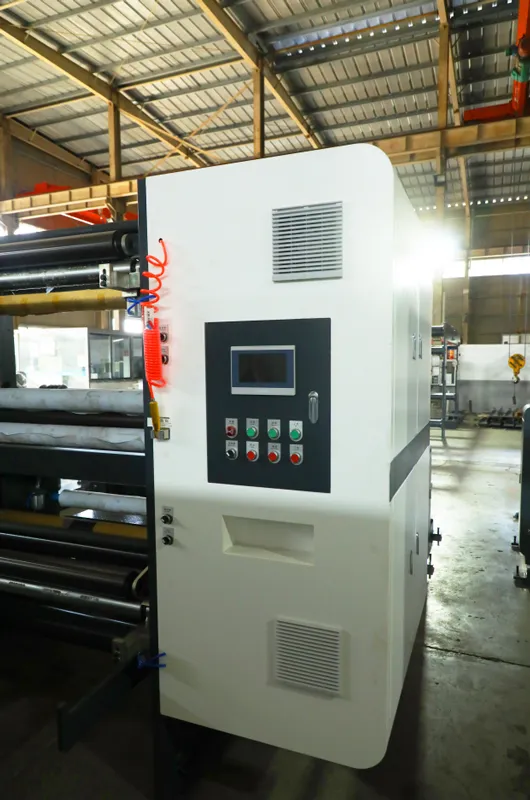

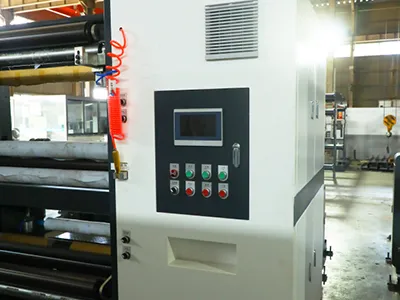

- التحكم الرئيسي: تتضمن نظام إدارة مركزي للمحرك الرئيسي، وصندوق التحكم الأساسي، بالإضافة إلى نظام التحكم المؤازر ServVector لمحركات إعادة اللف، مما يضمن دقة عالية واستقراراً ممتازاً أثناء التشغيل.
- الوظائف الذكية: مزودة بعدّاد إلكتروني للأمتار لمتابعة طول الخامة بدقة، مع نظام إنذار وإيقاف أوتوماتيكي، ووظيفة القص التلقائي عند الوصول إلى الطول المحدد مسبقاً.
- إمكانيات الضبط المسبق: تتيح للمشغل ضبط أطوال التقطيع المطلوبة أو أقطار رولات إعادة اللف المستهدفة مسبقاً، لتقوم الماكينة بالإيقاف التلقائي عند الوصول إلى القيم المحددة، مما يرفع كفاءة التشغيل ويقلل الهدر.
