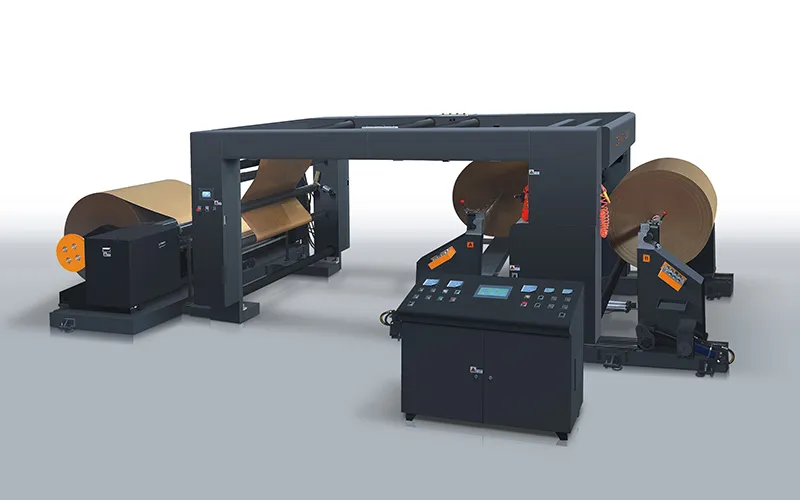

آلة سليتر شق وإعادة اللف للرولات العملاقة
Jumbo Roll Slitter Rewinder
تم تصميم هذه الآلة لتقطيع وإعادة لف الرولات الضخمة (الجامبو) لمعالجة الرولات الثقيلة ذات السعات الإنتاجية العالية، حيث توفر قدرة فائقة على تحويل الرولات الأم كبيرة القطر من الورق والكرتون والأقمشة غير المنسوجة إلى رولات نهائية مقطعة بدقة عالية وفق المقاسات المطلوبة. كما تتميز هذه الآلة بهيكل صناعي قوي يوفر الثبات الإنشائي والعزم العالي اللازمين لعمليات التحويل الصناعي الشاقة، مع ضمان أداء مستقر وجودة تقطيع متجانسة حتى عند التعامل مع الخامات الثقيلة والرولات كبيرة الحجم، مما يجعلها حلاً مثالياً لمصانع الورق، والتغليف، وخطوط الإنتاج ذات المتطلبات العالية.
تم تصميمها لتقطيع وإعادة لف الرولات الضخمة (الجامبو) وتحقيق أعلى مستويات الكفاءة في تقطيع وإعادة لف مختلف الرولات الضخمة وخامات الرول الشاقة:
- الورق الفاخر وورق الطباعة: الكرتون الأبيض/الورق المقوى، ورق الأوفست الخالي من الخشب، ورق الكرافت، والورق الفني المصقول.
- الورق المتخصص: ورق الصحف، الورق الخالي من الكربون، ورق الجلاسين المصقول، وورق الترشيح (الفلاتر).
- المواد الوظيفية والصناعية: الورق المصفح، الورق المغطى بالسيليكون، ومختلف أنواع ورق التغليف والتعبئة.
- المواد المرنة والمركبة: الأقمشة غير المنسوجة والمواد المركبة من الورق والبلاستيك.
الميزات
- تحكم متزامن عالي الدقة: تعتمد على محركاتServ لتحقيق تشغيل متزامن بين وحدات الماكينة، مع نظام تحكم أوتوماتيكي في شد الرول المتدرج أثناء عملية اللف المركزي، لضمان كثافة لف مثالية وجودة مستقرة للرولات النهائية.
- ثبات التشغيل بسرعات عالية: مزودة بنظام التحكم في السرعة عبر مغير التردد (VFD) لضمان تسارع سلس وتشغيل مستقر بسرعات تصل إلى 400 متر/دقيقة، مع الحفاظ على دقة الأداء وتقليل الاهتزازات أثناء التشغيل المستمر.
- مراقبة ذكية للإنتاج: تتكامل مع نظام عدّ الأمتار الأوتوماتيكي وأنظمة الإنذار الذكية لمتابعة حالة التشغيل، وتقليل أوقات التوقف غير المخطط لها، والحد من هدر الخامات
- نظام إعادة لف متطور: مزودة بتكوين أعمدة تمدد هوائية مزدوجة A/B مع نظام تفريغ آلي يعمل بسلسلة ومحرك كهربائي، مما يسهّل إخراج الرولات النهائية بسرعة وكفاءة ويحسن كفاءة المناولة.
- نظام توجيه دقيق للخامة: تعتمد على نظام التحكم التناظري الثابت في موضع الحافة لضمان دقة توجيه الرول أثناء عملية الفك والحفاظ على استقامة مسار الخامة.
- تقطيع عالي الدقة: تستخدم نظام تقطيع بالشفرات (السكاكين) الدائرية، مزوداً بمنفاخ هواء عالي الضغط لطرد حواف القص والمخلفات تلقائياً، مما يضمن حوافاً نظيفة وجودة قطع ممتازة.
- تحميل أوتوماتيكي للرولات الأم: مزودة بنظام تحميل هيدروليكي بدون عمود لتسهيل تركيب الرولات الأم كبيرة الحجم وتسريع عمليات التجهيز وتقليل الجهد التشغيلي.
المواصفات الفنية
| الطراز | ZNKFQ-1400 |
| وزن خامة (مادة) التقطيع | 30 إلى500 جم/م² (وفقاً لنوع الخامة المراد معالجتها) |
| أقصى عرض للرول عند الفك | 1400mm |
| أقصى قطر للرول عند الفك | Ø1500mm |
| أقصى قطر لإعادة اللف | Ø1200mm |
| نطاق عرض التقطيع | 30-1400mm |
| قطر عمود التمدد الهوائي لإعادة اللف | Ø74mm / عمودان |
| سرعة التقطيع | 100 إلى400 متر/دقيقة (حسب سماكة ونوع الخامة المعالجة) |
| إجمالي القدرة الكهربائية | 39kW |
| أبعاد الماكينة (الطول × العرض × الارتفاع) | 6500×4400×2700mm |
| الوزن الإجمالي للماكينة | 10000kg |
تفاصيل التركيب الفني للماكينة
قسم فك الرول: قضبان توجيه خطية مع نظام تحميل هيدروليكي أوتوماتيكي بدون عمود
- الحركة الجانبية: يتم التحكم بها بواسطة قضبان توجيه خطية عالية الدقة لضمان حركة سلسة وثبات موضع الرول أثناء عمليات الفك والتحميل.
- نظام التحميل: مزود بهيكل تحميل أوتوماتيكي بدون عمود مدعوم بنظام هيدروليكي، لتسهيل تركيب الرولات كبيرة القطر وتسريع عمليات التجهيز وتقليل زمن التوقف.
- توجيه مسار الخامة: مزود بنظام التحكم عالي الدقة في موضع الحافة (EPC) لضمان محاذاة دقيقة للخامة والحفاظ على استقامة مسارها أثناء التشغيل.
- نظام التتبع: يعتمد على حساسات موجات فوق صوتية لمتابعة موضع الخامة بدقة وإجراء التصحيح التلقائي عند حدوث أي انحراف.
- التحكم في الشد: مزود بنظام أوتوماتيكي للتحكم الهوائي في شد الخامة، مما يضمن ثبات الشد وجودة اللف طوال عملية التشغيل.
- الضبط والمعايرة: يوفر إمكانية الضبط اليدوي أو الأوتوماتيكي للوضع الجانبي والتوازي للخامة، لضمان محاذاة مثالية وتشغيل مستقر مع مختلف أنواع المواد.

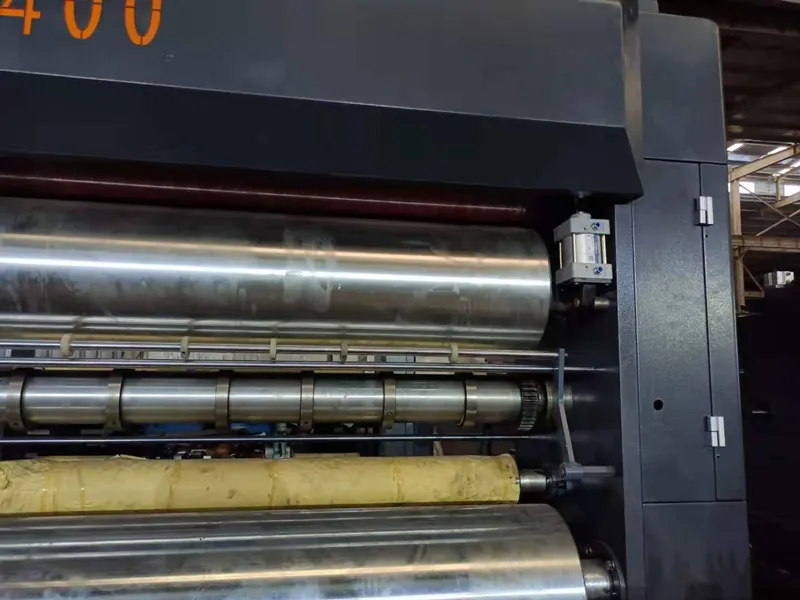

قسم التوجيه (القيادة) الرئيسي
- النوع: نظام سحب نشط مع ضغط هوائي، يضمن تغذية مستقرة للخامة وتحكماً دقيقاً في حركتها أثناء التشغيل.
- نظام القيادة: يقوم المحرك الرئيسي بتشغيل العمود الأساسي وبكرات السحب النشطة، مما يوفر قوة دفع ثابتة وانتظاماً عالياً في انتقال الخامة.
- نظام الضغط: يتم التحكم في ضغط البكرات بواسطة أسطوانات هوائية لضمان قوة تلامس مثالية وثبات حركة الخامة، بما يحافظ على دقة التقطيع وجودة إعادة اللف.

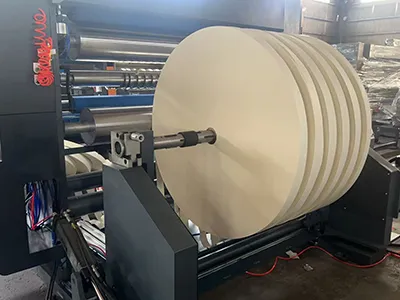

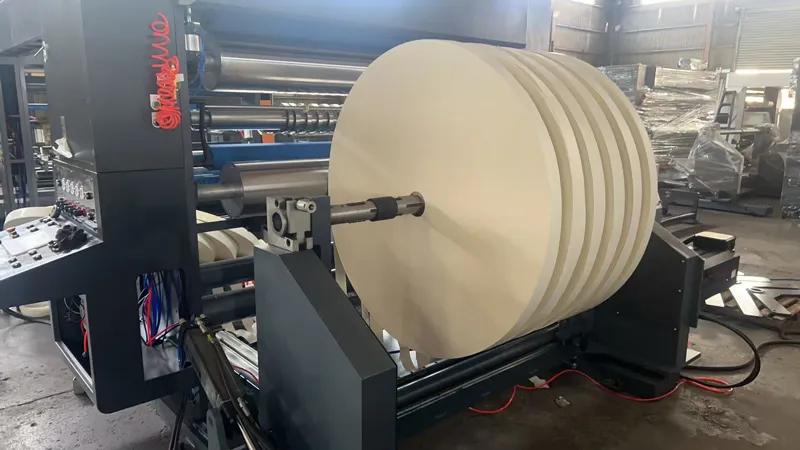

قسم إعادة اللف: أعمدة تمدد هوائية مزدوجة
- طريقة اللف: يعتمد على نظام اللف المركزي لضمان توزيع متوازن للشد والحصول على رولات نهائية ذات كثافة لف عالية وجودة مستقرة.
- الأعمدة: مزود بعمودَي تمدد هوائيين مزدوجين لإجراء عملية إعادة اللف بالتزامن، مما يرفع كفاءة الإنتاج ويسرّع عملية تبديل الرولات.
- الثبات أثناء التشغيل: تعتمد على أذرع ميكانيكية مثبتة على قضبان توجيه خطية دقيقة لضمان حركة مستقرة ودعم قوي أثناء عملية إعادة اللف.
- مبدأ الدعم السطحي أثناء اللف: تحافظ أعمدة إعادة اللف على تلامس قريب ومستمر مع بكرات التوجيه المصنوعة من الألومنيوم، مما يحقق تزامناً مثالياً بين دوران الأعمدة ودعم السطح أثناء اللف، للحصول على رولات متماسكة وذات انتظام ممتاز.
- التحميل والتفريغ: مزودة بنظام أوتوماتيكي يعمل بمحرك كهربائي لتحميل أعمدة إعادة اللف وتفريغ الرولات النهائية بكفاءة، مما يقلل زمن المناولة ويرفع إنتاجية التشغيل.

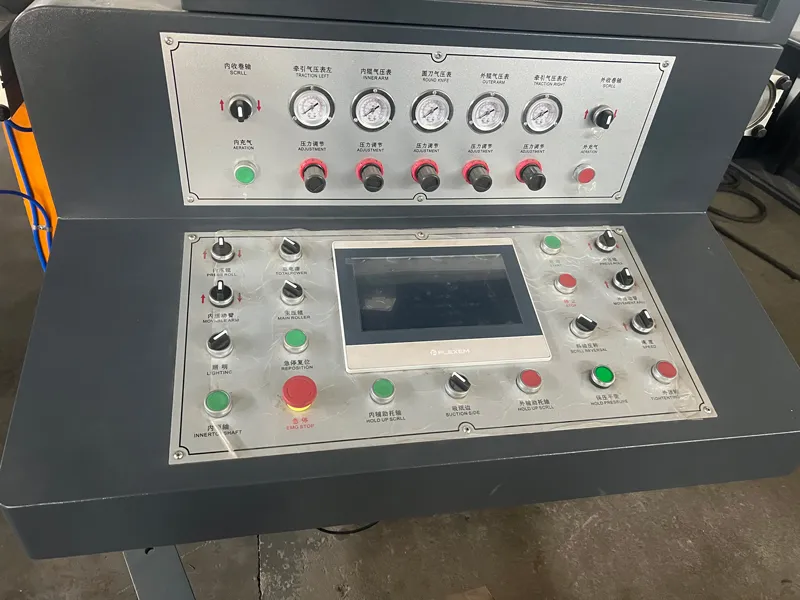

نظام التحكم: لوحة تحكم متكاملة
- التحكم الرئيسي: تتضمن نظام إدارة مركزي للمحرك الرئيسي وصندوق التحكم الأساسي، بالإضافة إلى نظام تحكم ServVector لمحركات إعادة اللف، مما يضمن تشغيلًا متزامناً ودقة عالية في التحكم أثناء مختلف مراحل الإنتاج.
- الوظائف الذكية: مزودة بعدّاد إلكتروني للأمتار لمتابعة طول الخامة بدقة، مع أنظمة إنذار وإيقاف أوتوماتيكية، ووظيفة القص التلقائي عند الوصول إلى الطول المحدد مسبقاً، مما يقلل الهدر ويرفع كفاءة التشغيل.
- إمكانيات الضبط المسبق: تتيح للمشغلين ضبط أطوال التقطيع المطلوبة أو أقطار رولات إعادة اللف المستهدفة مسبقاً، لتقوم الماكينة بالإيقاف التلقائي عند الوصول إلى القيم المحددة، مما يضمن دقة الإنتاج واستقرار الجودة.
