خطوط طلاء وتصفيح رولات المواد غير المنسوجة

خطوط طلاء وتصفيح رولات المواد غير المنسوجة

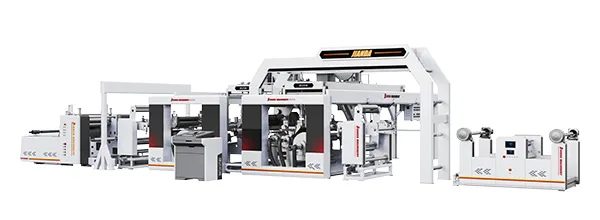

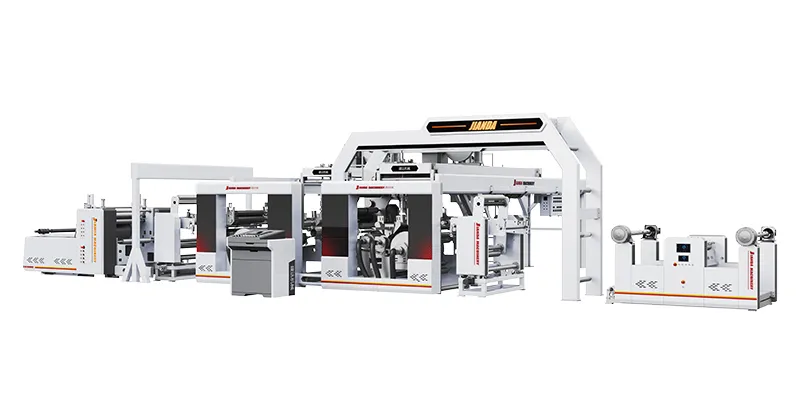

خط طلاء وتصفيح رولات الورق والأقمشة غير المنسوجة بالبثق على الوجهين (سرعة تصل إلى 220 م/ دقيقة)

Nonwoven Coating and Laminating

تُستخدم خطوط التبطين والتغليف من الجهتين هذه لمعالجة المواد والأقمشة غير المنسوجة باستخدام البولي إيثيلين منخفض الكثافة والبولي بوبيلين وراتنجات الطلاء المماثلة عالية الجودة. وخلال عملية الإنتاج، يتم تسخين الراتنج وتطبيقه بدقة على كلا جانبي الخامة الأساسية غير المنسوجة لبناء هياكل وطبقات مغلفة وعازلة مثالية للتعبئة والتغليف الطبي، والتغليف الغذائي، والمواد المرتبطة بقطاع البناء، بالإضافة إلى تطبيقات المواد المركبة الأخرى القائمة على الأقمشة غير المنسوجة. وتتميز هذه المنظومة بقدرتها على تحقيق سرعات معالجة وإنتاج تصل إلى 180 متراً في الدقيقة، مما يجعل هذا التصميم الهندسي خياراً عملياً وعالي الجدوى الاستثمارية للمنتجات التي تتطلب طلاءً ثنائياً مزدوجاً على المواد غير المنسوجة.

الميزات
  • من مرحلة فك الرولة مروراً بعمليات التبطين بالبثق والتصفيح وحتى إعادة اللف، يتم تشغيل خط تصفيح المواد غير المنسوجة بالكامل عبر نظام تحكم PLC مزود بشاشة لمس، حيث يمكن للمشغلين ضبط معلمات العملية مسبقاً، ومتابعة الأعطال أثناء التشغيل، ومراقبة حالة المعدات عن بُعد، مما يقلل الحاجة إلى التدخل اليدوي المتكرر ويحسن سهولة التشغيل.
  • يضمن نظام التحكم الأوتوماتيكي في الشد، إلى جانب أجهزة توجيه المسار الكهروضوئية أو بالأشعة تحت الحمراء، حركة أكثر استقراراً للركيزة أثناء التشغيل بسرعات عالية، مع تقليل تمدد الخامة وتحسين محاذاة الحواف طوال عملية الإنتاج.
  • صُممت وحدة إعادة اللف للتعامل مع الرولات الكبيرة ومتطلبات التشغيل عالي السرعة، حيث تساهم وظائف القطع الأوتوماتيكي، وتغيير الرولات، وتحميل وتفريغ البكرات في ضمان استمرارية الإنتاج بسلاسة أكبر، وتقليل فترات التوقف، ورفع الكفاءة التشغيلية بشكل ملحوظ.
  • يمكن استخدام مجموعة واسعة من راتنجات الطلاء مثل PP وPE وEVA وغيرها مع مختلف الركائز، بما في ذلك الأقمشة المنسوجة، والأقمشة غير المنسوجة، والورق، ورقائق الألمنيوم، وغيرها من المواد، مما يمنح المعدات قدرة عالية على إنتاج حلول تغليف متنوعة لمختلف الصناعات والتطبيقات.
المواصفات الفنية
الطراز JDLM1300/90X2B JDLM1700/90X2B
عرض المنتج 600-1200mm 900-1600mm
الركائز (المواد) القابلة للتطبيق الاقمشة المنسوجة وغير المنسوجة
السرعة المصممة 220 م/ دقيقة
سرعة التشغيل 150 إلى 210 متر/ دقيقة (حسب نوع خامة الورق ومادة التبطين)
القدرة الكلية 200 كيلو وات تقريباً 220 كيلو وات تقريباً
قطر رول التغذية (أقصى قطر لفك الرول) ≤Ø1400mm
قطر رول المنتج النهائي (أقصى قطر لإعادة اللف) ≤Ø1300mm
مصدر الطاقة الكهربائية 380 فولت، 3 فاز (أطوار)، 4 خطوط، 50 هرتز

ملاحظة:
تلتزم شركتنا JIANDA بالتطوير المستمر لمنتجاتها، لذا، تخضع تصميمات الماكينات ومواصفاتها الفنية للتحديث دون إشعار مسبق. كما يمكن توفير تكوينات وتجهيزات مخصصة لتلبية مختلف متطلبات الإنتاج والمواصفات الفنية، بما يضمن توافق الماكينة مع احتياجات كل عميل.

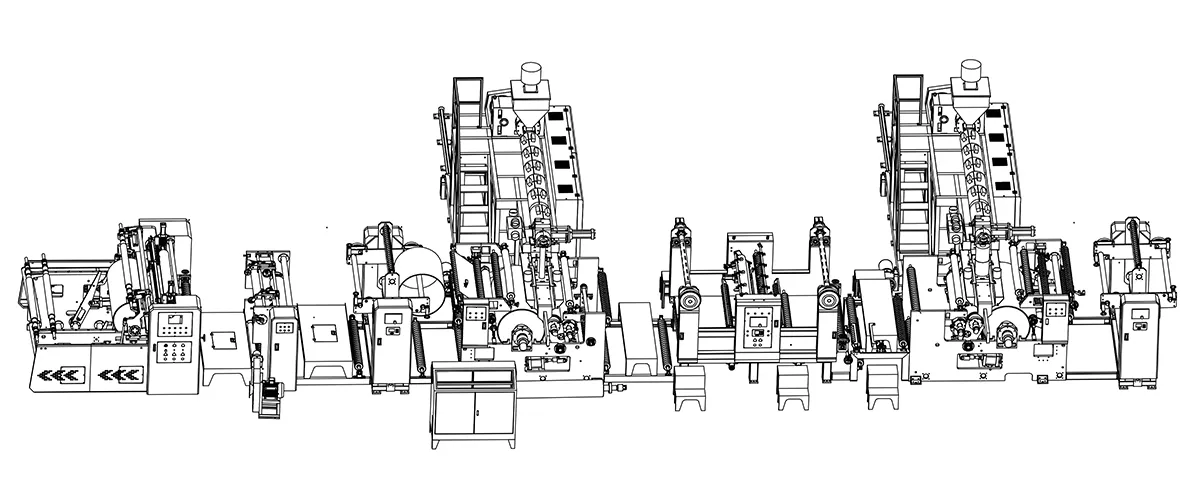

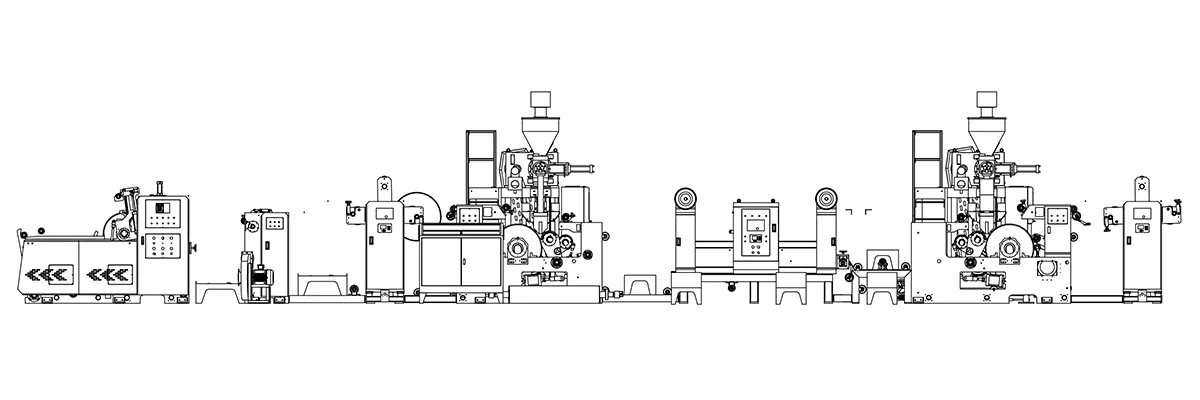

  • Machine Layout Drawings
  • Machine Layout Drawings
سير العملية

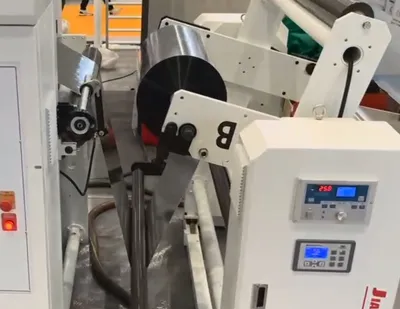

  • وحدة فك وتغذية الرول الرئيسية
    وحدة فك وتغذية الرول الرئيسية

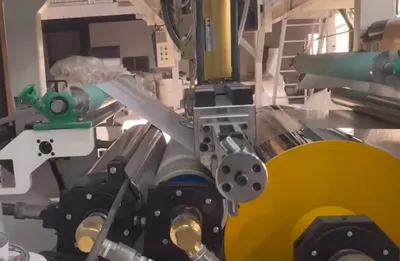

  • الكبس والتبطين (لامنيشن)
    الكبس والتبطين (لامنيشن)

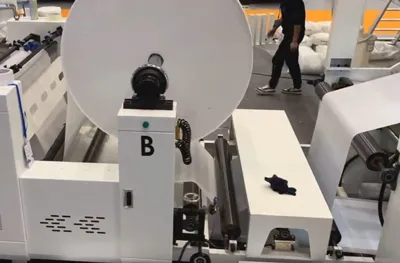

  • وحدة فك وتغذية الرول الثانوية
    وحدة فك وتغذية الرول الثانوية

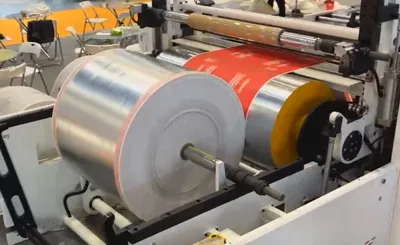

  • وحدة إعادة لف وجمع المنتج النهائي
    وحدة إعادة لف وجمع المنتج النهائي
تُعد Jianda شركة متخصصة في تصميم وتصنيع خطوط التبطين والتصفيح بالبثق، وتتمتع بخبرة هندسية تمتد لما يقارب أربعة عقود، حيث توفر حلولاً مصممة خصيصاً لتلبية متطلبات المصنعين حول العالم في قطاعات التغليف الغذائي، مثل أكواب الورق وورق تغليف البرغر، إلى جانب المواد الصناعية، مثل أكياس الأسمنت والمنسوجات الأرضية (مواد التكسية الأرضية/ الجيوتكستايل). ومن خلال التكامل مع معدات مساندة تشمل ماكينات تقطيع الورق إلى شرائح (شيتات)، وماكينات التقطيع وإعادة اللف (سليتر تقطيع وإعادة اللف)، وماكينات الطباعة الفلكسو، وماكينات القص بالقوالب (داي كت)، نقدم خطوط تبطين وتصفيح بالبثق متكاملة تتيح لعملائنا معالجة طيف واسع من الخامات، بدءاً من ورق الكرافت ورقائق الألمنيوم، وصولاً إلى الأقمشة المنسوجة وغير المنسوجة، بما يضمن كفاءة إنتاجية عالية وجودة تصنيع متفوقة ومرونة واسعة في تلبية مختلف التطبيقات الصناعية.
